СИСТЕМА

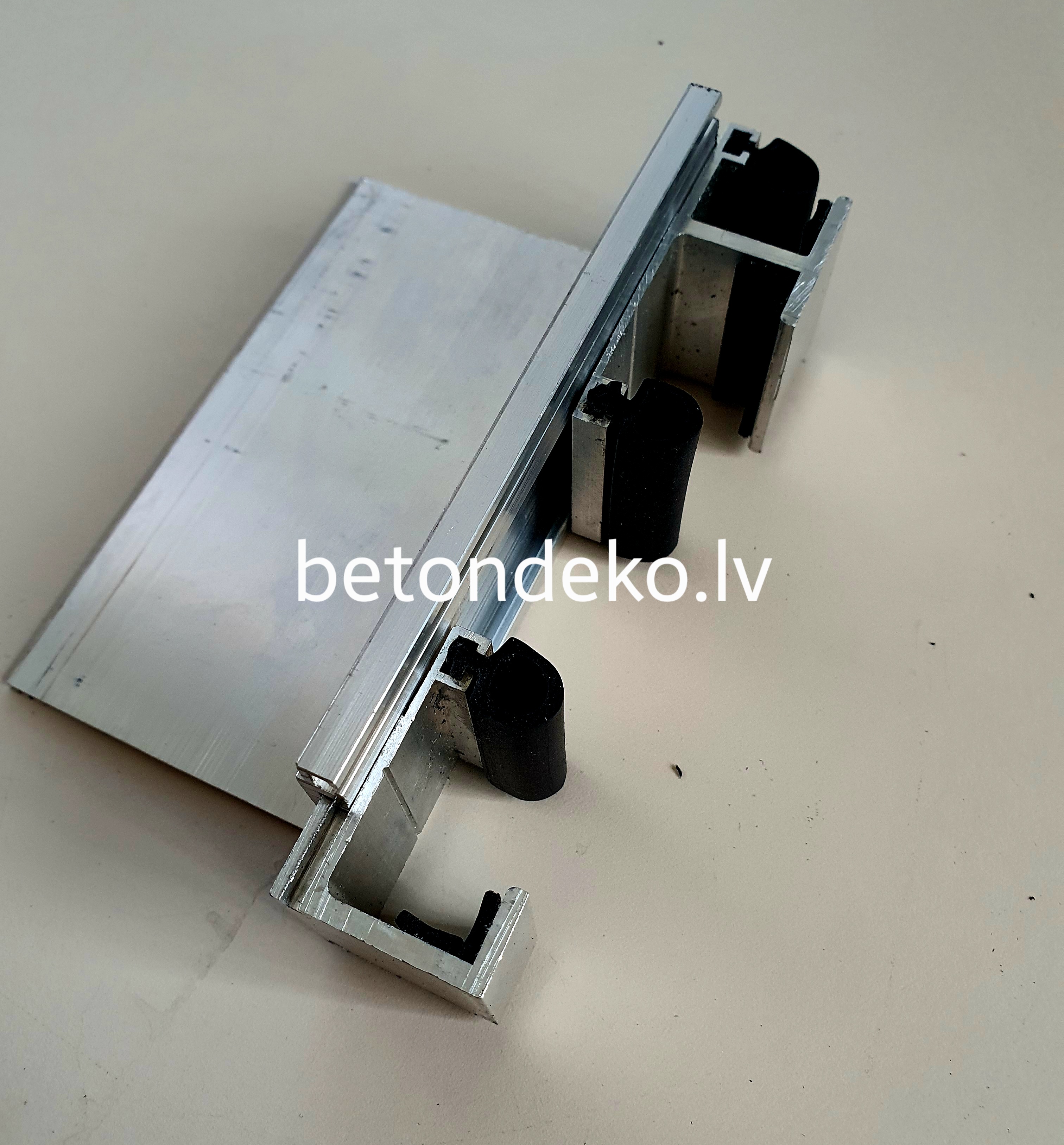

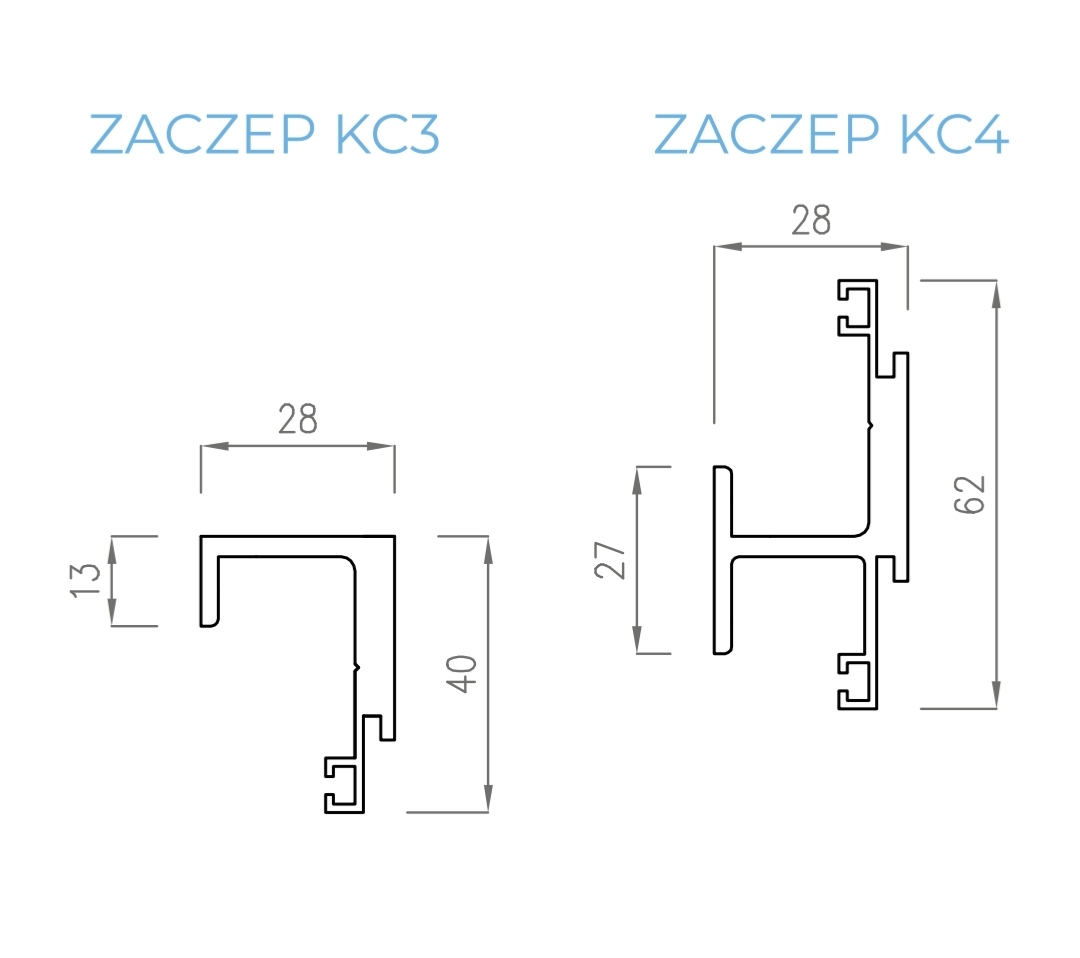

Крепежная система BSP KCS – это система механического видимого крепления фасадных панелей, чаще всего стеклянных или кварцевых, на наружных и внутренних фасадах по технологии вентилируемого фасада. Система состоит из алюминиевых консолей BSP KW1 (альтернативно пассивных консолей BSP KW1 PAS или KW4 PAS), алюминиевых профилей BSP KCT и KCL и крючков для крепления панелей BSP KC3 и KC4. Все алюминиевые элементы системы BSP KCS изготовлены из экструдированного алюминиевого сплава EN AW 6060 T66 или EN AW 6063 T6.

КОНСОЛИ
Консоли BSP KW1 полностью изготовлены из алюминия. Толщина консолей составляет 4 мм, что делает консоли очень прочными. Консоли имеют положительное заключение ITB относительно пункта 225 Постановления министра инфраструктуры о технических условиях, которым должны соответствовать здания, и их расположении.

Альтернативно используемые пассивные консоли BSP KW1 PAS и KW4 PAS были разработаны с учетом все более строгих требований к параметрам теплоизоляции наружных перегородок. Специально разработанная форма консолей и тщательно подобранные материалы, из которых они изготовлены, позволяют обеспечить относительно высокую несущую способность при сохранении очень выгодных изоляционных параметров. Используя пассивные консоли BSP, можно значительно уменьшить влияние «мостиков холода» на наружном фасаде в слое теплоизоляции.

Пассивная консоль KW1 PAS состоит из алюминиевых элементов и плоской теплоизоляционной прокладки. Толщина алюминиевой стенки основания консоли составляет 3 – 4 мм в зависимости от проекции. Толщина стенки алюминиевого наконечника составляет 3 мм. Теплоизоляционный слой выполнен из эпоксидно-стеклоламината с коэффициентом теплопроводности λ = 0,36 Вт/(м*К). Проставка крепится к алюминиевым элементам с помощью заклепок из нержавеющей стали. Благодаря благоприятным теплоизоляционным параметрам дистанционной рамки данная консоль является отличным изделием, используемым в энергосберегающем строительстве, что подтверждается сертификатом, полученным в институте пассивного дома в Дармштадте. Консоль классифицируется как не распространяющая огонь при воздействии огня снаружи. По реакции на огонь имеет класс В-с3,д0. Он также имеет положительное заключение ITB относительно пункта 225 Постановления министра инфраструктуры о технических условиях, которым должны соответствовать здания и их расположение, а также об использовании на высоте выше 25 м и в зонах противопожарного разделения.

Консоль KW4 PAS состоит из алюминиевых элементов и пластиковой прокладки камеры с очень хорошими параметрами теплоизоляции. Распорные камеры расположены в слое теплоизоляционной ваты, создавая невентилируемое воздушное пространство, что также положительно влияет на теплоизоляцию. Прокладка зажимается в гнездах алюминиевых элементов и, таким образом, постоянно соединяется с ними. Консоль классифицируется как не распространяющая огонь при воздействии огня снаружи. По реакции на огонь имеет класс В-с3,д0. Он также имеет положительное заключение ITB относительно пункта 225 Постановления министра инфраструктуры о технических условиях, которым должны соответствовать здания и их расположение, а также об использовании на высоте выше 25 м и в зонах противопожарного разделения.

Длина всех консолей зависит от проекции фасада и каждый раз выбирается исходя из проектной документации. Высота зависит от функции консоли. Неподвижные консоли, передающие вертикальные нагрузки от веса фасада на конструкцию здания, стандартно выпускаются высотой 150 мм или 120 мм. Раздвижные консоли, воспринимающие только горизонтальную нагрузку от всасывания и давления ветра, стандартно доступны высотой 60 мм или 90 мм. Консоли имеют специально разработанный карман, что значительно облегчает монтаж профилей и определение их плоскости. Отверстия в консолях для крепления профилей обеспечивают их свободное тепловое расширение. Для крепления консолей к конструкции здания используются анкерные элементы, выбранные на основе статических расчетов. Под консолями используются специальные прокладки системы BSP HDPE (альтернативно EPDM или ПВХ), чтобы избежать коррозии на стыке алюминия и основания и получить лучшие параметры теплоизоляции.

ПРОФИЛИ
Алюминиевые профили BSP KCT представляют собой Т-образные профили, используемые для соединения панелей. Алюминиевые профили BSP KCL представляют собой угловые профили, используемые в качестве опорных профилей в центральной части панелей. Профили имеют специальные гнезда для крепления уплотнителей и направляющие для крепления крюков, благодаря чему все они монтируются прямо. Кроме того, направляющие обеспечивают дополнительную защиту от выдергивания крючков из профилей. Толщина ножки профиля 1,8 мм. Ширина ножек 72 мм обеспечивает высокую жесткость профилей, позволяя монтировать их на больших расстояниях. Профиль
